    big2 ◀이전   ▶< 막장 면 장약  > 차징카         사진  클릭시  메뉴 화면으로
사진번호 # 터널.html  1-big2
작업명칭  막장  폭약  장진
공간격 0.6-0.7 m
천공깊이 1.0-1.3 m
천공경   0.45 mm
천공량    pd2 -145 -  rhd

pd 3   -145 공

pd 4   반단면  무지보   천공장 1.5 m

pd 5    반단면  지보  천공장 1.5 m

pd 6    반단면  강관다단 +지보  천공장 1.5 m
절취량 풀가동시: 12+12*0.7 *1,5  -150  170  ㎥
기타설명 ◈ 던돌  부석  제거  철저

   절리상태  암질  관찰   cm

 ◈차징카  안전  지지대   확인

　

b ◀이전

    big2 ◀이전   ▶< 막장면 장약  > 차징카         사진  클릭시  메뉴 화면으로

 b ◀이전

    big2 ◀이전   ▶< 막장면 장약  > 폭약 장전          사진  클릭시  메뉴 화면으로
사진번호 # 터널.html  1-big3
작업명칭  막장  폭약  장진   사용 뇌관
공간격 0.6-0.7 m
천공깊이 1.0-1.3 m
천공경   0.45 mm
천공량    pd2 -145 -  공

pd 3   -145 공

pd 4   반단면  무지보   천공장 1.5 m

pd 5    반단면  지보  천공장 1.5 m

pd 6    반단면  강관다단 +지보  천공장 1.5 m
　 　
기타설명 ◈  전기 뇌관  -누설전류  측정  확인

30  mm AMP 이내

200M  이상  150 옴 이상 1000 발용 권장

 각선  지면 누설  점검

   ◈   비전기  뇌관   ,번치 컨넥터

　

　

4

    big2 ◀이전   ▶<  터널  소음  방음 문    >   방음문            사진  클릭시  메뉴 화면으로
사진번호 # 터널.html  1-big4
작업명칭  막장    소음 진동  관리
싸이즈 12.6-   13 m
재료   절재  ,  목재   스치로 폼  200  = 스폰지
종류   0.   방음 문  , 방음 휀스  ,  방음벽

      방음  커텐

　    다단 발파기 -다단발파  -

     MS; LP 뇌관

　

생활진동 규제기준

[단위 : ㏈(V)]

주간 65 이하

야간 60 이하
　
기타설명

1. 생활소음 규제기준

[단위 : dB(A)]

주간 65 이하

야간 50 이하
◈  발파진동의 경우 주간에만 규제기준치에 +10㏈을 보정한다

소음 진동  관리 계측

　

 -44



 b ◀이전

      관통



 b ◀이전

　

　

 폼 거푸집

철재 폼 거푸집  이동식  유압젝  이용

정자

b    고구지

     터널의  시작  고구지   세우기  하부  -  상부 -기초 콘크리트 타설

    락볼트  강관  다단   , 지보  -간격제

   와이어  메시 -  부직포  붙이기 ->  숏크리트

  밮파 + 지보  =와이어  메시  부직포   -   방진  공기창



정자

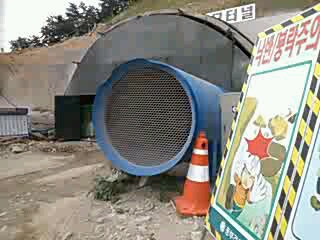

  휀

　

       휀  휀  주부    공기 주입  방진

      환기  발파 분진  배출



　

b

   T S P  (TUNNEL  SCISMIC   PREDICTION )

  -

 b  TSP    암반 분류   탄성파 측정

  TUNNEL  SCISMIC   PREDICTION   Method

발파  첮공  1.0  M    20 공   간격  1.5 M

  폭약량   100 G   전기뇌관  순발  20  개

r  L  P  S  파  측정   조합  하여

   컴퓨터  분석하여   암반  상테  측정

철도가 운행 중인 철로 하부의 지반 정보의 획득을 목적

, 선형배열 상시진동 탄성파탐사를 적용

시추공에서 수행한 SPS 검층에서 획득한 전단파 속도와 RMR의 비교

  결과 전단파 속도와 RMR이 높은 상관관계  을 확인

　
